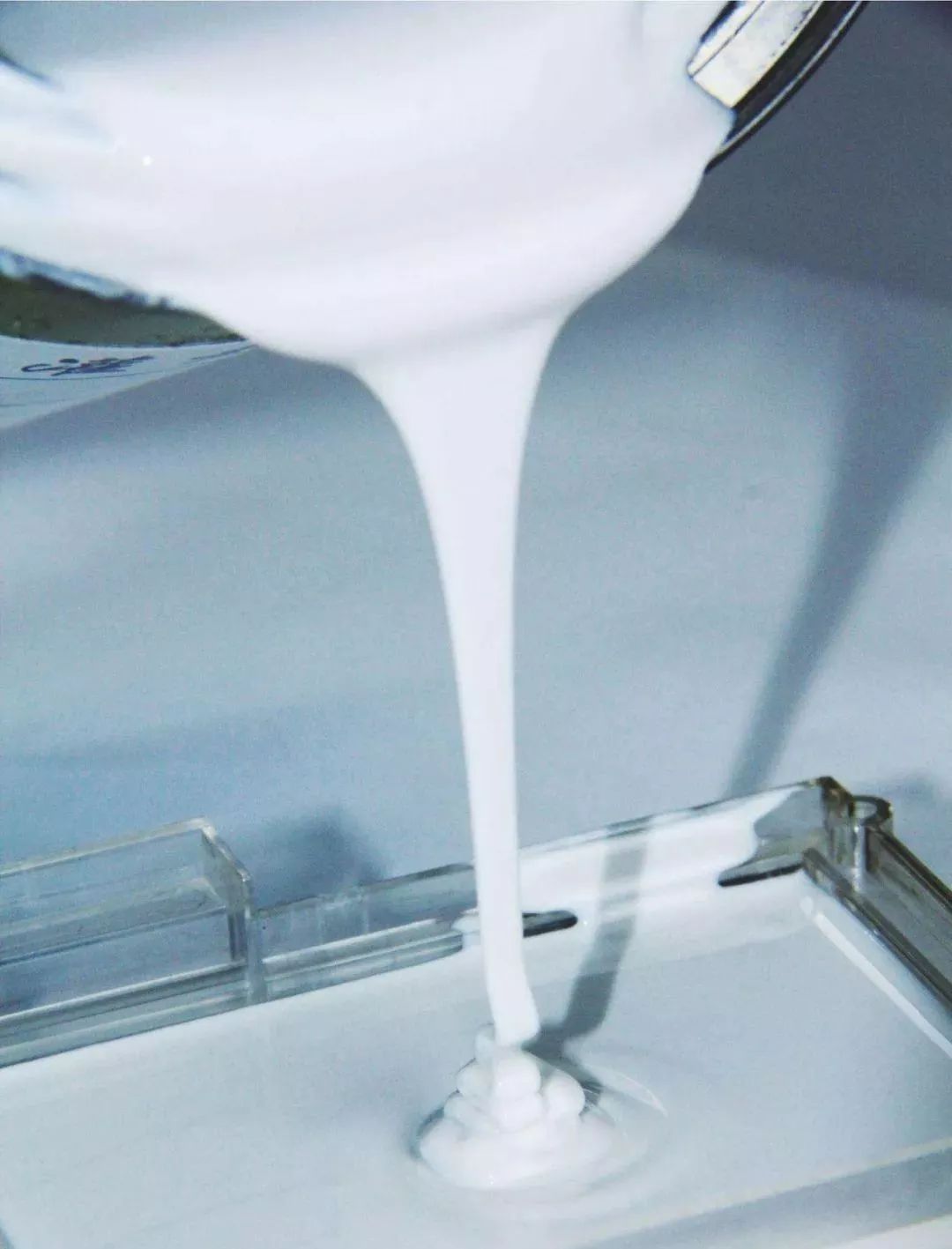

室溫硫化硅橡膠是目前有機(jī)硅膠行業(yè)當(dāng)中用量廣泛的一類硅橡膠，簡(jiǎn)稱RTV，早在十年前我國(guó)室溫硫化硅橡膠就已經(jīng)達(dá)到了30萬噸需求量，它以建筑行業(yè)為主，用于玻璃膠，密封膠，室內(nèi)裝修以及門窗密封占據(jù)多數(shù)，目前隨著行業(yè)運(yùn)用逐漸擴(kuò)張以及產(chǎn)品的創(chuàng)新研發(fā)讓它快速發(fā)展，而產(chǎn)品的性能規(guī)范指標(biāo)還是沒有變動(dòng)，你有了解它的材質(zhì)性能嗎？

　?。?/span>1）表干時(shí)間

　　是指單組份室溫硫化硅膠制品暴露在大氣環(huán)境固化過程中，用手指觸摸外表，失去粘性的時(shí)間。普通是指在規(guī)范條件下，硅橡膠平面密封劑擠出晾置，外表不沾手的時(shí)間距離。

　?。?/span>2）固化深度

　　是指在規(guī)范條件下，將硅橡膠平面密封劑打在固定的模具內(nèi)，在施膠后的一定時(shí)間內(nèi)，硅橡膠平面密封劑由外向內(nèi)固化的膠層厚度，如：2～3mm/24h，0.6mm/h等。

　　（3）擠出性（定義依照ASTMC1183的規(guī)范）

　　依照ASTM C1183規(guī)范請(qǐng)求，在規(guī)范條件下，運(yùn)用Semco管子和特定的膠嘴（直徑3.2mm），在特定的壓力條件下，單位時(shí)間內(nèi)的擠出重量稱為擠出性。

　?。?/span>4）即時(shí)密封壓力

　　是指將硅橡膠平面密封劑以一定的直徑施膠在凸緣盤平面，然后立刻合攏，控制膠層具有合理的厚度，然后依照一定的速率施加氣壓，其接受的最大壓力為即時(shí)密封壓力。

　?。?/span>5）油中固化特性

　　是指將硅橡膠制品平面密封劑打在固定的模具中，然后將模具放入油中，記載硅橡膠平面密封劑在一定時(shí)間內(nèi)由外向內(nèi)固化的厚度來表征硅橡膠平面密封劑所具備的油中固化特性。

　?。?/span>6）晾置時(shí)間剪切強(qiáng)度堅(jiān)持率

　　是指將曾經(jīng)施膠的剪切試片在特定的高溫、高濕條件下放置一定的時(shí)間后，然后停止合攏粘接，在規(guī)范條件下放置168h停止固化，測(cè)試其剪切強(qiáng)度，并與規(guī)范條件下直接粘接固化168h測(cè)試的剪切強(qiáng)度停止比照，計(jì)算強(qiáng)度堅(jiān)持率。

　?。?/span>7）未固化時(shí)的熱穩(wěn)定性

　　是指將未固化的硅橡膠平面密封劑放入高溫環(huán)境中一定的時(shí)間，然后在規(guī)范條件下依然能夠固化，闡明硅橡膠平面密封劑在該溫度條件下是穩(wěn)定的。如密封膠熱穩(wěn)定性溫度≥100℃，是指未固化的密封膠在100℃加熱后依然可以繼續(xù)固化。

　　根據(jù)硅橡膠中苯基含量（苯基：硅原子）的不同，可將其分為低苯基、中苯基及高苯基硅橡膠。當(dāng)橡膠發(fā)生結(jié)晶或接近于玻璃化轉(zhuǎn)變點(diǎn)或者這兩種情況重疊，均會(huì)導(dǎo)致橡膠呈現(xiàn)僵硬狀態(tài)。引入適量的大體積的基團(tuán)使聚合物鏈的規(guī)整性受到破壞，則可降低聚合物的結(jié)晶溫度，同時(shí)由于大體積基團(tuán)的引入改變了聚合物分子間的作用力，故也可以改變玻璃化溫度。

　　低苯基硅橡膠（C6H5/Si=6~11%）即由于上述原因具有優(yōu)良的耐低溫性能，且與所用苯基單體類型無關(guān)。硫化膠的脆性溫度為-120℃，是現(xiàn)今低溫性能最好的橡膠。低苯基硅橡膠兼有乙烯基硅橡膠的優(yōu)點(diǎn)，而且成本也不很高，因此有取代乙烯基硅橡膠的趨勢(shì)。

　　在大大提高苯基含量時(shí)則會(huì)使分子鏈的剛性增大，從而導(dǎo)致耐寒性和彈性的降低，但耐燒蝕和耐輻射性能將有所提高，苯基含量達(dá)C6H5/Si=20~34%為中苯基硅橡膠具有耐燒蝕的特點(diǎn)，高苯基硅橡膠（C6H5/Si=35~50%）則具有優(yōu)異的耐輻射性能。
